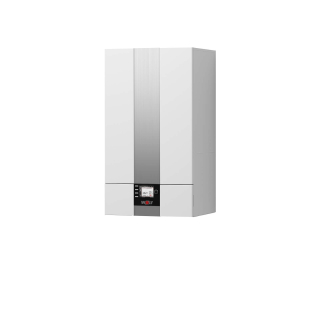

WOLF Gas-Brennwert-Therme CGB-2-20, 20 kW

WOLF Gas-Brennwert-Therme CGB-2-20, 20 kW

(1 Bewertungen)

Artikelnummer: STCGB220-VAR
EAN: 4045013283367
Kategorie: Gas-Heizung

Regelung
Anschlüße
Abgassystem
Speicher

Mehr über Speichergrößen erfahren

Das Volumen des Brauchwasserspeichers richtet sich vor allem nach der Anzahl der Personen im Haushalt:

Pro Person im Haushalt sollten 30 bis 50 Liter Speichervolumen einkalkuliert werden.

Bei der Berechnung sollten die genauen Verbrauchsgewohnheiten beachtet werden:

Bei sparsamen Duschen kann man eventuell sogar mit weniger als 30 Litern auskommen

Für regelmäßiges Baden werden meist etwas mehr als 50 Liter benötigt

Außerdem sollten Sie die Leistung des Wärmeerzeugers beachten:

Bei Leistungen von weniger als 15 kW werden ca. 40-50 Liter pro Person benötigt

Bei Leistungen von über 15 kW werden ca. 30 Liter pro Person benötigt

2.049,00 €

inkl. 19% MwSt. , (Spedition)
Bitte geben Sie für eine Speditions-Lieferung unbedingt Ihre Telefonummer an.

Verfügbar

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

WOLF CGB-2-20 Gasbrennwert-Therme, mit hocheff. Heizkreispumpe

Therme

WOLF CGB-2-20

WOLF Art.-Nr.: 8615009

3,8 - 18,9 kW bei 50/30°C (Min - Max)

2,1 - 20,4 kW bei 80/60°C (Min - Max)

Die Gasbrennwert-Therme CGB-2 bietet Ihnen modernste Heiztechnolgie, um Ihr Zuhause effizient mit Wärme zu versorgen. Die CGB-2 ist ideal für Ein- und Mehrfamilienhäuser, sowohl für einen Neubau als auch bei einer Sanierung. Bedienen und überwachen können Sie das Gerät mit dem WOLF Regelungssystem oder auch über das ISM7 Schnittstellenmodul (optional erhätlich) mit Ihrem Smartphone . Übrigens: Wenn Sie größere Mengen Warmwasser für sich und Ihre Familie benötigen, dann ergänzen Sie die CGB-2 am besten mit einem Warmwasserspeicher aus diesem Angebot.

Produktmerkmale

Längere Geräte-Lebensdauer und niedriger Brennstoffverbrauch durch eine stufenlos modulierbare Leistung schon ab 1,8 kW
Arbeitet sehr effizient mit einem Normnutzungsgrad von 110%, d.h. nicht nur der Energieträger Gas wird optimal genutzt, sondern auch die im Abgas enthaltene Restenergie wird wiederverwendet
Schont die Umwelt dank extrem niedriger Schadstoffemissionen
Einfach und intuitiv zu bedienen über das Bedienmodul BM-2 oder über die Smartset-App
Wartungsfreundlich: Unkomplizierte und zeitsparende Wartung für den Handwerker, das reduziert Ihre Instandhaltungskosten
Leiser Betrieb dank der speziellen Gehäuse-Innendämmung

mögliches Zubehör

witterungsgeführter Regler Bedienmodul WOLF BM-2 (zwingend erforderlich)
WOLF Anschluss-Set für Aufputz- oder Unterputzinstallation
Warmwasserspeicher mit einem Fassungsvermögen von 120l, 150l, 200l oder 300l
Abgassystem für Schachteinbau oder Dachdurchführung

Die möglichen Gasarten Erdgas E/H, Erdgas LL und Flüssiggas P sind nur über die Regelung BM-2 einstellbar.

Regelung

witterungsgeführter Regler Bedienmodul BM-2

WOLF Art.-Nr.: 2745304

Die intuitive Haustechnik-Steuerung der neuesten Generation.

Das BM-2 ist die innovative und smarte Schaltzentrale für Ihre Heizungs-, Solar- und Lüftungssteuerung. Und mit unseren Zusatzmodulen und Schnittstellen können Sie Ihre Heiztechnik jetzt auch per App und SmartHome bedienen.

Produktmerkmale

Anwenderfreundliche Darstellung von Grafiken und Infotexten dank großem Farbdisplay.
Kann ins Heizgerät integriert oder im Wohnzimmer installiert werden.
Schnelle und einfache Steuerung mit vier intuitiven Funktionstasten und einem Drehregler.
SD-Karten-Steckplatz für einfache Software-Updates.
Bedienung von WOLF Wärmeerzeugern der neusten Generation, Heiz- und Mischerkreisen, Warmwassersystemen, WOLF Solaranlagen sowie der Wohnraumlüftung CWL Excellent.
inkl. Außentemperaturfühler

Die Therme kann ohne Regelung nicht in Betrieb genommen werden.

Anschlüsse

WOLF Anschluss-Set für Aufputzinstallation

WOLF Art.-Nr.: 2072346

komplett, mit thermischer Sicherung, für Gasheizhermen

bestehend aus:

Gaskugelhahn mit thermischer Sicherung
Durchgangswartungshahn mit KFE-Hahn
Durchgangswartungshahn mit KFE-Hahn und Anschluss für Sicherheitsventil R ½″
Sicherheitsventil 3bar Ansprechdruck
Ablauftrichter

WOLF Anschluss-Set für Unterputzinstallation

WOLF Art.-Nr.: 2072347

komplett, mit thermischer Sicherung, für Gasheizhermen

bestehend aus:

Gaskugelhahn mit thermischer Sicherung
Eckwartungshahn mit KFE-Hahn
Eckwartungshahn mit KFE-Hahn und Anschluss für Sicherheitsventil R ½″
Sicherheitsventil 3bar Ansprechdruck
Ablauftrichter

Speicher (mit Wärmetauscher)

Warmwasserspeicher - Stahl emailliert - Ummantelung weiß

Warmwasserspeicher zu direkter/indirekter Heizung und Option für Einsatz erneuerbarer Energien z.B Solarsysteme oder Heizkessel

Die Speicher sind mit einem Sicherheitsventil auf einen Betriebsdruck von 8 bar reduziert.

Beschreibung:

Hochleistungswärmedämmung und PVC- Mantel, Farbe weiß
Temperaturfühler, variabel positionierbar
die Titanium - Emaille und die Schutzanode gewährleisten den komplexen Korrosionsschutz
Alle Anschlüsse sind mit Innengewinde ausgeführt
Einfache Montage
Flansch*
Wärmetauscher/n (SN/SON) Wärmetauscher zu indirekter Heizung und Option für Einsatz erneuerbarer Energien
Elektrische Heizquelle als Sonderausrüstung, Leistung 3, 4, 5, 6 und 7,5 kW
incl. Anode und Thermometer
Die beiliegenden Füße sind nur bis 200 Liter vorgesehen, ab 300 Liter ist der Speicher ohne Füße aufzustellen
wahlweise mit einem Fassungsvermögen von 120l, 150l, 200l oder 300l

* Optional kann eine Heizpatrone am Flansch montiert werden.

WOLF Speichertemperaturfühler

WOLF Art.-Nr.: 8852829

Temperaturfühler (NTC 5K, ø 6MM)

Produktmerkmale

Kabellänge ca. 3 m
Durchmesser Fühler: 6 mm

Abgassystem

senkrechte Luft- / Abgasführung – Schachteinbau (starr)

Einwandiges, druckdichtes Abgassystem aus Kunststoff (PP)

angepasste Kesselanschlüsse ermöglichen den Anschluss an alle gängigen Kesseltypen
Ringspalt zwischen Innenrohr und Schacht kann für Zuluftführung genutzt werden
feuchteunempfindlich
einsetzbar bis 5000 Pa (bis ø 200 mm)

bestehend aus:

Grundpaket Schornstein DN 80/125mm für Brennwerttherme / Brennwertkessel

Konzentrische Verbindungsleitung (Außenrohr weiß lackiert / Innenrohr Kunststoff) für Feuerstätten in raumluftunabhängiger Betriebsweise. Einbau nur im Gebäude, als Verbindungsleitung zur senkrechten Abgasführung.

1 × Universalkopfabdeckung incl. Mündungsrohr aus Edelstahl
4 × Montageschellen / Abstandshalter im Schacht
1 × Winkel 87° mit Stützfuß und Auflageschiene
1 × Wetterkragen/ Wandrosette
1 × Längenelement 500 mm DN 80/125
1 × T-Stück 87° mit Revisionsdeckel DN 80/125

WOLF Luft/Abgasübergang DN60/100 auf DN80/125

WOLF Bestell-Nr.: 2651733

für Abgasführung konzentrisch, weiß, steckbar

Abgasrohr-Pack starr (wahlweise 8 m / 10 m / 12 m / 14 m)

8 / 10 / 12 / 14 × Abgasrohr Kunststoff (PP) DN 80, 1000 mm

senkrechte Luft- / Abgasführung – Schrägdach / Dachdurchführung

Konzentrische, druckdichte Verbindungsleitung mit Kunststoff-Innenrohr und eloverzinktem Außenrohr für Feuerstätten in raumluftunabhängiger Betriebsweise oder bei Verwendung der Feuerstätte als Dachheizzentrale.

bestehend aus:

Grundpaket Schrägdach / Dachdurchführung DN 80/125 mm für Brennwerttherme / Brennwertkessel

1 × Längenelement mit Revision
1 × Längenelement 500 mm
1 × Terminal senkrecht aus Edelstahl
1 × Dachdurchführung inkl. Dachziegel aus Edelstahl 36°-45° mit Bleirand und Wetterkragen

WOLF Luft/Abgasübergang DN60/100 auf DN80/125

WOLF Bestell-Nr.: 2651733

für Abgasführung konzentrisch, weiß, steckbar

wahlweise Verlängerung konzentrisch 0,5 m oder 1 m

konzentrisches Verlängerungsrohr Brennwert Luft-/Abgasführung (DN80/125 mm; PP) im Innenbereich

1 × Verlängerungsrohr konzentrisch 0,5 m oder 1 m zur Verlängerung auf eine Gesamtlänge von 1,8 m bzw. 2,3 m

Technische Daten – Tabellen

Technische Daten (Therme)

Gasbrennwerttherme, Gastherme		CGB-2-14	CGB-2-20	CGB-2-24
Bestell-Nr.		8615008	8615009	8615010
Energieeffizienzklasse
Energieeffizienzklasse Raumheizung Energieeffizienzklassen-Spektrum
Jahreszeitenbedingte Raumheizungs-Energieeffizienz	%	93
Grunddaten
Nennwärmeleistung bei 80/60°C	kW	13,5	18,9/22,2 ¹⁾	23,8/27,1 ¹⁾
Nennwärmeleistung bei 50/30°C	kW	15,2	20,4	25,8
Nennwärmebelastung	kW	14,0	19,6/23,0	24,6/28,0
Kleinste Wärmeleistung (modulierend) bei 80/60°C	kW	1,8/4,6 ²⁾	3,8/6,8 ²⁾	4,8/6,8 ²⁾
Kleinste Wärmeleistung (modulierend) bei 50/30°C	kW	2,1/5,4 ²⁾	4,4/7,4 ²⁾	5,6/7,4 ²⁾
Kleinste Wärmeleistung (modulierend)	kW	1,9/4,9 ²⁾	3,9/6,9 ²⁾	4,9/6,9 ²⁾
Heizungsvorlaufanschluss	G	¾″ (DN20)
Heizungsrücklaufanschluss	G	¾″ (DN20)
Warmwasseranschluss/Zirkulation	G	¾″
Kaltwasseranschluss	G	¾″
Gasanschluss	R	½″
Luft-/ Abgasrohranschluss	mm	60/100
Abmessungen
Höhe	mm	790
Breite	mm	440
Tiefe	mm	378
Gesamtgewicht	kg	33

Luft- / Abgasführung	Typ	B23_P, B33_P, C13(x), C33(x), C43(x), C53(x), C63(x), C83(x), C93(x)
Gas-Kategorie		II_2N3P
Gasanschlusswert:
Erdgas E/H(Hi=9,5kWh/m³=34,2MJ/m³)	m³/h	1,44	2,06/2,42	2,52/2,95
Erdgas LL (Hi=8,6kWh/m³=31,0MJ/m³)	m³/h	1,59	2,28/2,67	2,79/3,25
Flüssiggas P (Hi=12,8kWh/m³=46,1MJ/m³)	kg/h	1,07	1,53/1,80	1,87/2,19
Gasanschlussdruck:
Erdgas (min - max zulässig)	mbar	20 (17-25)
Flüssiggas (min - max zulässig)	mbar	50 (42,5-57,5)

Normnutzungsgrad bei 40/30°C (Hi/Hs)	%	110/99
Normnutzungsgrad bei 75/60°C (Hi/Hs)	%	107/96
Wirkungsgrad bei Nennlast und 80/60°C(Hi/Hs)	%	98/88
Wirkungsgrad bei 30% Teillast und TR=30°C(Hi/Hs)	%	108/97
Vorlauftemperatur Werkseinstellung	°C	75
Vorlauftemperatur bis ca.	°C	90
max. Gesamtüberdruck	bar	3,0
max. Restförderhöhe f. Heizkreis: Hocheffizienzpumpe (EEI &leq; 0,20)
600 l/h Fördermenge(14kW bei ∆t=20K)	mbar	550	550	550
860 l/h Fördermenge (20kW bei ∆t=20K)	mbar	-	430	430
1030 l/h Fördermenge (24kW bei ∆t=20K)	mbar	-	-	280

Warmwasserinhalt des Heizwasserwärmetauschers	l	1,3
Ausdehnungsgefäß Gesamtinhalt	l	10
Ausdehnungsgefäß Vordruck	bar	0,75-0,95
Abgastemperatur 80/60-50/30 bei Qmax	°C	62-45	70-50	76-50
Abgastemperatur 80/60-50/30 bei Qmin	°C	30-25	30-25	33-27
verfügbarer Förderdruck des Gasgebläses bei Qmax	Pa	125	135	180
verfügbarer Förderdruck des Gasgebläses bei Qmin	Pa	10	14	17
Abgaswertegruppe		G₅₂
NOx-Klasse		5
Kondenswassermenge bei 50/30°C	l/h	ca. 1,4	ca. 2,0	ca. 2,4
pH Wert des Kondensats		ca. 4,0

Elektrische Leistungsaufnahme Standby	W	3
Elektrische Leistungsaufnahme maximal	W	17-45/59 ¹⁾	17-51/63 ¹⁾	17-62/88 ¹⁾
Schutzart	IP	IPX4D
Elektroanschluss/Absicherung		230V / 50Hz / 16A/B

¹⁾ Heizbetrieb / Warmwasserbetrieb ²⁾ Erdgas / Flüssiggas (G31) Die Anforderungen von proKlima und KfW werden erfüllt.

Technische Daten (Speicher)

Eigenschaft		Einheit	SN - D 120	SN - D 150	SN - D 200	SN - D 300
Energieeffizienzklasse Warmwasserspeicher Energieeffizienzklassen-Spektrum

Fassungsvermögen		l	120	150	200	300
Höhe		mm	814	969	1232	1697
Durchmesser		mm	ø 600
Isolierung			50 mm hartes PU
Betriebsdruck / Max. Temperatur		bar / °C	10 / 95
Prüfdruck		bar	15
El. Heizpatrone (optional)		kW	1 × (3)			1 × (4,5)
Gewicht		kg	59	66	73	94
Einlass Kaltwasser		mm, G1″	110
Auslass Heißwasser		mm, G1″	814	969	1232	1697
Rückführung		mm, G¾″	520	660	780	1045
	Betriebsdruck / Max. Temperatur	bar / °C	16 / 160
	Prüfdruck	bar	25
	Fassungsvermögen	l	3,8	4,4	5,7	7,5
	Wärmetauscherfläche	m²	0,6	0,7	0,9	1,2
	Einlass / Auslass	mm, G¾″	450 / 180	520 / 180	630 / 180	580 / 180
	Dauerleistung nach DIN 4708&semi; 10 °C / 80 °C / 45 °C	kW (m³/h)	460	580	710	970
	NL - Leistungskoeffizient bei 60 °C	NL 60 °C	1,7	2,1	3,6	8
	Druckverlust ∆p	∆p, mbar	30	50	70	90
Mannloch / Flansch		ø, mm	ø 110 / 272
Muffe für die Heizpatrone des Mantels		mm, G1½″	520	600	800	770
Entleeren		mm, G1″	20
Anodenschutz		mm, G1¼″	814	969	1232	1697
Anschluss Zusatzfühler		mm, G1½″	330			380
Thermometer		mm, M8	601	756	919	1384

WICHTIG

Bitte informieren Sie sich vorab bei Ihrem Gasversorger für welche Gasart Sie die Therme benötigen.

Die Installation von Gas- bzw. Elektrogeräten, darf nur durch einen konzessionierten Fachbetrieb durchgeführt werden.
